RFID讀寫器簡介

在RFID自動識別項目系統集成中，首先要對使用什么樣的RFID讀寫器適合自己項目的應用，本文介紹了無源的讀卡器在不同工作頻率產品的特性以及主要的應用。目前定義RFID讀寫器的工作頻率有低頻LF（120KHz到134KHz）、高頻HF（13.56MHz）和超高頻UHF（902-928MHz）的頻率范圍內的符合不同標準的不同的產品，而且不同頻段的RFID讀寫器會有不同的特性。其中讀卡器根據標簽的供電方式分為有無源和有源兩種方式，下面詳細介紹無源的讀卡器在不同工作頻率產品的特性以及主要的應用。

應用案例：RFID讀寫器應用于工業產線

應用案例：RFID讀寫器應用于工業產線

一、RFID低頻讀寫器(從125KHz到134KHz)

其實RFID技術首先在低頻得到廣泛的應用和推廣。該頻率主要是通過電感耦合的方式進行工作， 也就是在讀寫器線圈和RFID芯片線圈間存在著變壓器耦合作用。通過讀寫器交變場的作用在天線中感應的電壓被整流，可作供電電壓使用。 磁場區域能夠很好的被定義，但是場強下降的太快。
特性：
1、工作在低頻的讀卡器的一般工作頻率從120KHz到134KHz， TI 的工作頻率為134.2KHz。該頻段的波長大約為2500m。
2、除了金屬材料影響外，一般低頻能夠穿過任意材料的物品而不降低它的讀取距離。
3、工作在低頻的讀寫器在全球沒有任何特殊的許可限制。
4、低頻產品有不同的封裝形式。好的封裝形式就是價格太貴，但是有10年以上的使用壽命。
5、雖然該頻率的磁場區域下降很快，但是能夠產生相對均勻的讀寫區域。
6、相對于其他頻段的RFID讀寫器，該頻段數據傳輸速度比較慢。
7、讀卡器的價格相對與其他頻段來說要貴。

RFID低頻讀寫器主要應用：

1、畜牧業動物的管理系統
2、汽車防盜和無鑰匙開門系統的應用
3、馬拉松賽跑系統的應用
4、自動停車場收費和車輛管理系統
5、自動加油系統的應用
6、酒店門鎖系統的應用
7、門禁和安全管理系統

RFID低頻讀寫器符合的國際標準：

a) ISO 11784 RFID畜牧業的應用－編碼結構
b) ISO 11785 RFID畜牧業的應用－技術理論
c) ISO 14223-1 RFID畜牧業的應用－空氣接口
d) ISO 14223-2 RFID畜牧業的應用－協議定義
e) ISO 18000-2 定義低頻的物理層、防沖撞和通訊協議
f) DIN 30745 主要是歐洲對垃圾管理應用定義的標準

二、RFID高頻讀寫器(工作頻率為13.56MHz)

在該頻率的讀卡器不再需要線圈進行繞制，可以通過蝕刻印刷的方式制作天線。讀卡器一般通過負載調制的方式進行工作。也就是通過讀卡器上的負載電阻的接通和斷開促使讀寫器天線上的電壓發生變化，實現用遠距離讀卡器對天線電壓進行振幅調制。如果人們通過數據控制負載電壓的接通和斷開，那么這些數據就能夠從讀卡器傳輸?shù)阶x寫器。

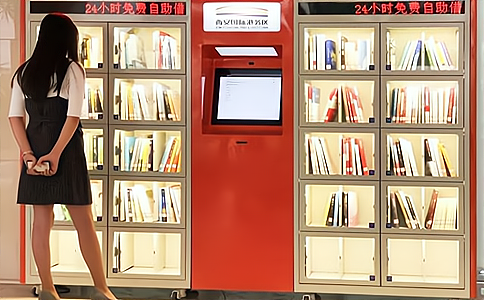

RFID高頻技術應用于智能書架（點擊查看方案）

RFID高頻讀寫器特性：

1、工作頻率為13.56MHz，該頻率的波長大概為22m。
2、除了金屬材料外，該頻率的波長可以穿過大多數的材料，但是往往會降低讀取距離。讀卡器天線需要離開金屬一段距離。
3、該頻段在全球都得到認可并沒有特殊的限制。
4、感應器一般以電子標簽的形式。
5、雖然該頻率的磁場區域下降很快，但是能夠產生相對均勻的讀寫區域。
6、該系統具有防沖撞特性，可以同時讀取多個電子標簽。
7、可以把某些數據信息寫入標簽中。
8、數據傳輸速率比低頻要快，價格不是很貴。

RFID高頻讀寫器主要應用：

1、圖書檔案管理系統的應用
2、瓦斯鋼瓶的管理應用
3、服裝生產線和物流系統管理和應用
4、三表預收費系統
5、酒店門鎖的管理和應用
6、大型會議人員通道系統
7、物流與供應鏈管理解決方案
8、醫藥物流與供應鏈管理
9、智能貨架的管理

RFID高頻技術應用于會議簽到（點擊查看方案）

RFID高頻讀寫器符合的國際標準：

a) ISO/IEC 14443 近耦合IC卡，最大的讀取距離為10cm。
b) ISO/IEC 15693 疏耦合IC卡，最大的讀取距離為1M。
c) ISO/IEC 18000-3 該標準定義了13.56MHz系統的物理層，防沖撞算法和通訊協議。
d) 13.56MHz ISM Band Class 1 定義13.56MHz符合EPC的接口定義。

三、RFID超高頻讀寫器(工作頻率為860MHz到960MHz之間)

超高頻系統通過電場來傳輸能量，電場的能量下降的不是很快，但是讀取的區域不是很好進行定義。該頻段讀取距離比較遠，無源可達10m左右。主要是通過電容耦合的方式進行實現。

RFID超高頻讀寫器特性：

1、在該頻段，全球的定義不是很相同－歐洲和部分亞洲定義的頻率為868MHz，北美定義的頻段為902到928MHz之間，在日本建議的頻段為950到956之間。該頻段的波長大概為30cm左右。
2、目前，該頻段功率輸出目前統一的定義(美國定義為4W，歐洲定義為500mW)。 可能歐洲限制會上升到2W EIRP。
3、超高頻頻段的電波不能通過許多材料，特別是水和金屬，灰塵和霧等懸浮顆粒也有影響。相對于高頻的電子標簽來說，該頻段的電子標簽不需要和金屬分開來。
4、電子標簽的天線一般是長條和標簽狀。天線有線極性和圓極化兩種設計，滿足不同應用的需求。
5、該頻段有好的讀取距離，但是對讀取區域很難進行定義。
6、有很高的數據傳輸速率，在很短的時間可以讀取大量的電子標簽。

RFID應用于會展簽到（點擊查看方案）

RFID超高頻讀寫器主要應用：

1、物流與供應鏈管理解決方案
2、生產線自動化的管理和應用
3、航空包裹的管理和應用
4、集裝箱的管理和應用
5、鐵路包裹的管理和應用
6、后勤管理系統的應用

RFID超高頻用于服裝管理（點擊查看方案）

RFID超高頻讀寫器符合的國際標準：

a) ISO/IEC 18000-6 定義了超高頻的物理層和通訊協議；空氣接口定義了Type A和Type B兩部分；支持可讀和可寫操作。
b) EPCglobal 定義了電子物品編碼的結構和超高頻的空氣接口以及通訊的協議。例如：Class 0， Class 1， UHF Gen2。
c) Ubiquitous ID 日本的組織，定義了UID編碼結構和通信管理協議。

超高頻以其較遠的識別距離，優秀的多標簽閱讀能力，已經在各個行業大批量的應用了，比如海瀾之家的服裝管理，各大圖書館的圖書管理，電力行業的資產管理，智能制造的工具管理等。
