RFID讀寫器耦合方式介紹

RFID射頻識別中標簽與閱讀器之間的有效識別距離是RFID應用中的一個重要問題，通常情況下這種識別距離定義為電子標簽與閱讀器之間能夠穩定交換數據的距離。根據RFID射頻識別系統作用距離的遠近情況，電子標簽天線與閱讀器天線之間的耦合可分為以下三類：（1）密耦合系統；（2）遙耦合系統；（3）遠距離系統。RFID射頻識別系統的識別距離是一項動態指標，與電子標簽尺寸、性能及閱讀器功率、性能、防碰撞算法性能還有天線的功率的配合情況密切相關。

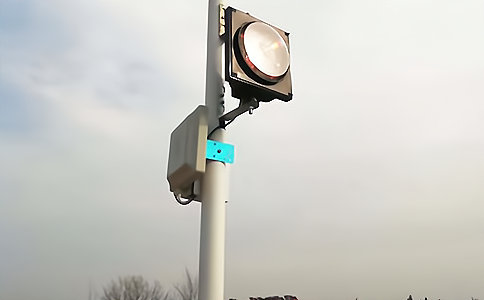

相關應用案例：RFID用于遠距離車輛識別

相關應用案例：RFID用于遠距離車輛識別

1、RFID讀寫器密耦合系統

密耦合系統的典型作用距離范圍從0~1cm。實際應用中，通常需要將電子標簽插入閱讀器中或?qū)⑵浞胖玫介喿x器的天線的表面。密耦合系統利用的是電子標簽與閱讀器天線無功近場區之間的電感耦合（閉合磁路）構成無接觸的空間信息傳輸射頻通道工作的。密耦合系統的工作頻率一般局限在30MHz以下的任意頻率。由于密耦合方式的電磁泄露很小、耦合獲得的能量較大，因而可適合要求安全性較高，作用距離無要求的應用系統，如電子門鎖等。

相關應用案例：RFID用于遠距離車輛識別

2、RFID讀寫器遙耦合系統

遙耦合系統的典型作用距離可以達到1m。遙耦合系統又可細分為近耦合系統（典型作用距離為15cm）與疏耦合系統（典型作用距離為1m）兩類。遙耦合系統利用的是電子標簽與閱讀器天線無功近場區之間的電感耦合（閉合磁路）構成無接觸的空間信息傳輸射頻通道工作的。遙耦合系統的典型工作頻率為13.56MHz，也有一些其他頻率，如6.75MHz、27.125MHz等。遙耦合系統目前仍然是低成本RFID射頻識別系統的主流。

RFID高頻珠寶管理讀寫器HR7738，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1協議電子標簽讀寫器，處理速度比模擬信號快60%以上，射頻輸出功率0.5-5W可軟件調節。成功用于新零售無人售貨柜，智能文件柜、商品定位、試管試劑管理、行業保密文件管理、智能圖書柜、智能檔案柜、藥品寄售柜、流利架、珠寶管理、自助洗衣服務、生產過程控制等RFID系統應用領域。

RFID高頻珠寶管理讀寫器HR7738

3、RFID讀寫器遠距離系統

遠距離系統的典型作用距離從1m到50m，個別的系統具有更遠的作用距離。所有的遠距離系統均是利用電子標簽與閱讀器天線輻射遠場區之間的電磁耦合（電磁波發射與反射）構成無接觸的空間信息傳輸射頻通道工作的。遠距離系統的典型工作頻率為：915MHz、2.45GHz、5.8GHz，此外，還有一些其他頻率，如433MHz等。遠距離系統的電子標簽根據其中是否包含電池分為有無源電子標簽（不含電池）和半無源電子標簽（內含電池）。一般情況下，包含有電池的電子標簽的作用距離較無電池的電子標簽的作用距離要遠一些。半無源電子標簽中的電池并不是為電子標簽和閱讀器之間的數據傳輸提供能量，而是只給電子標簽芯片提供能量，為讀寫存貯數據服務。

RFID超高頻分體式電子標簽讀寫器UR6258是基于IMPINJ R2000芯片深度開發的一款高性能的UHF超高頻電子標簽讀寫器，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B協議，支持RS232、RJ45（TCPIP）等多種通訊接口，4個外接TNC天線接口，廣泛應用于進出倉儲管理、圖書管理、稱重管理、物流分揀、智能工具柜、醫療耗材柜、智能交通、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

RFID超高頻分體式電子標簽讀寫器UR6258

遠距離系統一般情況下均采用反射調制工作方式實現電子標簽到閱讀器方向的數據傳輸。遠距離系統一般具有典型的方向性，電子標簽與閱讀器成本目前還處于較高的水平。從技術角度來說，滿足以下特點的遠距離系統是理想的RFID射頻識別系統：
（1）電子標簽無源；
（2）電子標簽可無線讀寫；
（3）電子標簽與閱讀器支持多標簽讀寫；
（4）適合應用于高速移動物體的識別（物體移動速度大于80km/h）；
（5）遠距離（讀寫距離大于5m~10m）；
（6）低成本（可滿足一次性使用要求）；
現實的遠距離系統一般均只能滿足其中的幾款要求。
